Полуприцел-самосвал НЕФАЗ-9509-0000017-30 c термоизолированным кузовом

Полуприцел-самосвал НЕФАЗ-9509-0000017-30 c термоизолированным кузовом
Эта модель больше не поставляется, подобрать аналог помогут наши менеджеры.

Свяжитесь с нами для получения консультации:
8 (800) 200-52-51.

Узнать цену Рассчитать в лизинг

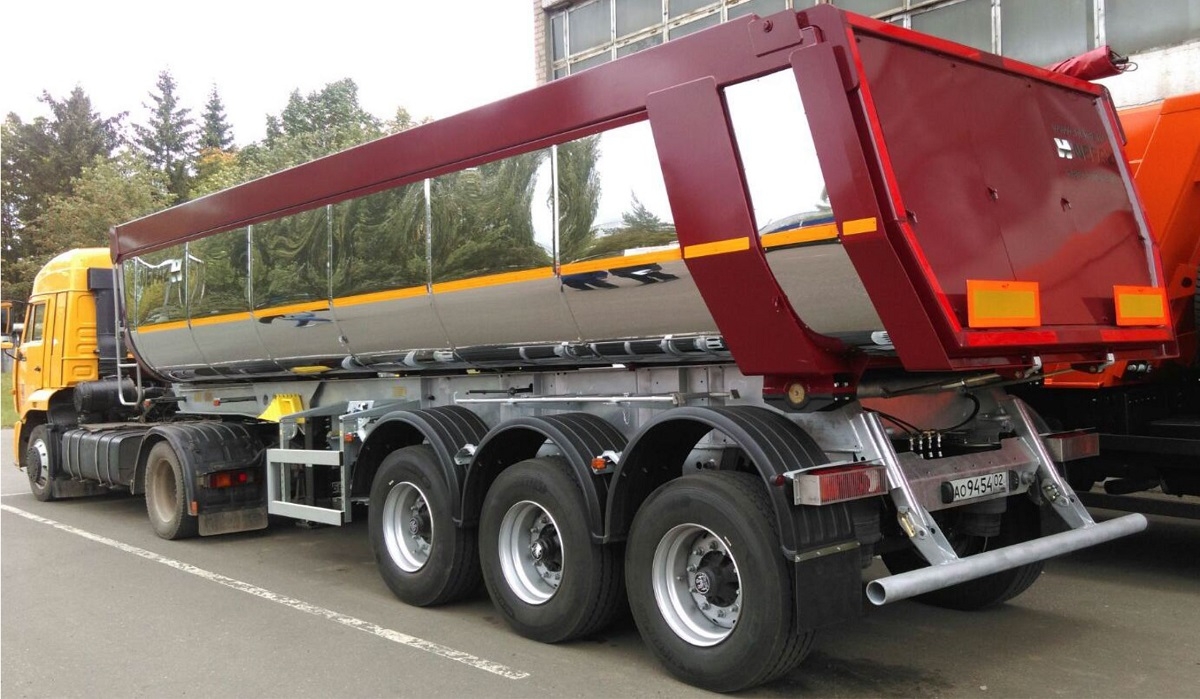

Полуприцеп-самосвал НЕФАЗ-9509-0000017-30 предназначен для перевозки различных сыпучих строительных грузов (щебень, песок, ПГС, асфальт) по всем видам дорог в составе автопоезда с седельными гидрофицированными тягачами с высотой седельно-сцепного устройства 1150…1250 мм.

Технические характеристики:

Снаряжённая масса, кг 8 200±%3
Конструктивно допустимая полная масса, кг 39 000
Конструктивно допустимая масса перевозимого груза, кг 30 800
Нагрузка на ССУ тягача, кг 12 000
Нагрузка на ось, кг 27 000 (3 оси х 9 000)

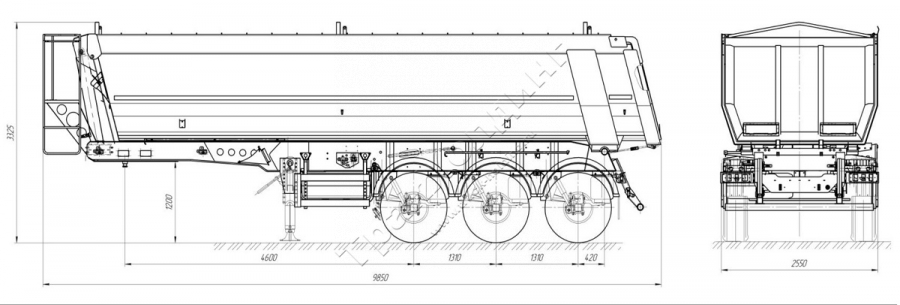

Габаритные размеры (ДхШхВ), мм: 9 850 x 2 550 x 3 325
Внутренние (погрузочные) размеры полуприцепа (ДхШхВ), мм: 8 550 х 2 300 х 1 655
Объем кузова, м³ 30 - 32
Погрузочная высота, мм 1 550
Высота седла, мм 1 150 - 1 250


Спецификация:

Рама: Представляет собой сварную конструкцию, состоящую из 2 продольных лонжеронов из высокопрочной стали S 700, балок, поперечин, опорной плиты и кронштейнов крепления узлов.
Рама полуприцепа передней частью опирается на седло тягача.
Плита сцепки: С 2-х дюймовым шкворнем.
Подвеска и осевой агрегат: Трехосная пневматическая подвеска BPW с осями BPW грузоподъемностью 9 тонн каждая.
Передняя ось подъёмная.
Системы управления пневмоподвеской производства фирмы «Haldex».
Колеса с шинами: На полуприцепе установлены 6 дисковых колес 11.75 - 22.5 с бескамерными шинами 385/65R22.5
Дополнительно полуприцеп укомплектован одним запасным колесом.
В базовой комплектации на полуприцеп устанавливаются шины Kormoran.
Тормозная система: Рабочая тормозная система пневматическая, двухпроводная с колесными механизмами барабанного типа, оснащена антиблокировочной системой (ABC/EBS) с конфигурацией 2S/2M. производства фирмы «Haldex». Фрикционные накладки безасбестовые серповидного профиля.
Стояночная тормозная система с пневматическим приводом содержит пружинные энергоаккумуляторы, объединенные с тормозными камерами, приводящие в действие колесные тормозные механизмы передней и средней осей. Управление стояночным тормозом пневматическое, сдвоенным тормозным краном с ручным управлением.

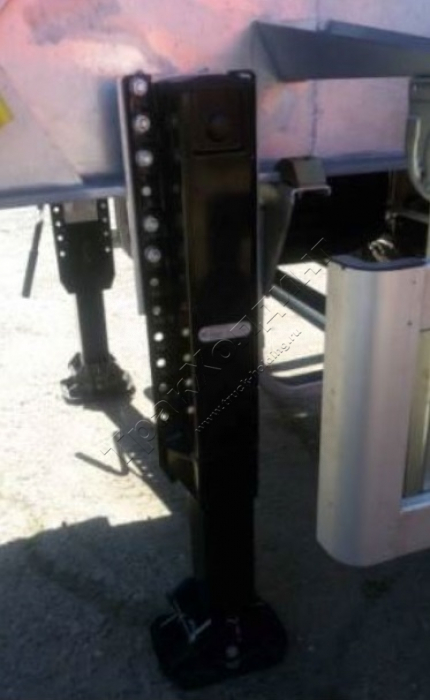

Переднее опорное устройство: Производство фирмы BPW S 700, допускающее нагрузку 24 т., с механическим приводом, управляемым с правой стороны по ходу движения.
Электрооборудование: Рассчитано на постоянное напряжение 24 V, с питанием от бортовой сети автомобиля тягача с подключением через разъёмы 24N и 24S.
Светотехника установлена согласно ГОСТ Р 41.48 – 2004 (Правила ЕЭК ООН № 48) и включает:
- габаритное освещение: переднее, боковое, заднее, контурное;
- блок задних многофункциональных фонарей;
- фонарь освещения номерного знака.
Конструкция кузова полуприцепа: Стальной полукруглой формы, с передней наклонной стенкой и задним бортом с дополнительной обшивкой платформы термоизоляционным материалом МАТА ISOVER 1220-KT3 Твин 60 толщиной 60 мм и обшивкой снаружи облицовочным листом толщиной 1.5 мм.
Передняя стенка: из стали 09Г2с толщиной 4 мм.
Боковые стенки: из стали 09Г2с толщиной 4 мм.
Задний борт: задний стальной открываемый борт с 2 крюковыми запорами изготовлен из стали 09Г2с толщиной 4 мм.
Пол: из стали 09Г2с толщиной 6 мм.

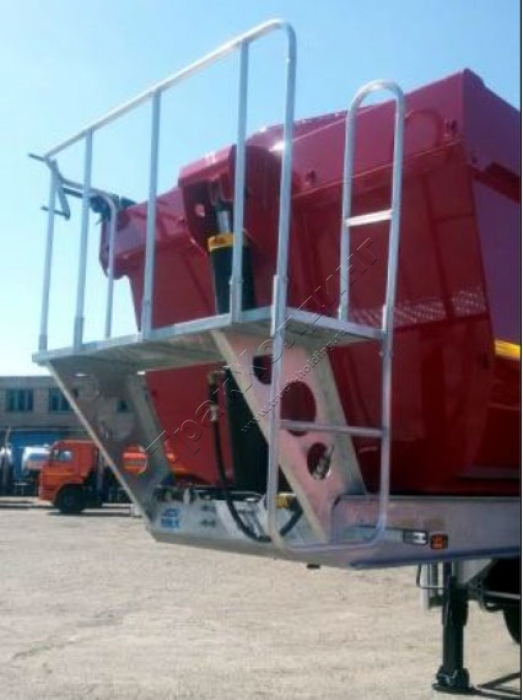

Рабочая смотровая площадка полуприцепа: Служит для удобства разматывания/ сматывания тента, и визуального контроля наполнения кузова, расположена в передней части полуприцепа, комплектуется приставной съемной лестницей, которая крепиться сбоку на лонжероне рамы ПП. Площадка и съемная лестница защищены от коррозии обработкой методом горячего цинкования. Укрывной скручиваемый тент с помощью рукоятки помогает защитить от выдувании насыпного груза при движении полуприцепа, а также защитить от внешних воздействий изготовлен из ПВХ плотностью 650 - 680 gr/m2. Фиксация и натяжка тента в размотанном состоянии осуществляется с помощью ремней крепления с храповым механизмом.
Гидрооборудование: Полуприцеп-самосвал оборудован гидравлическим опрокидывающим устройством. Гидравлическое опрокидывающее устройство обеспечивает подъем и опускание платформы, остановку ее в любом промежуточном положении в процессе подъема и опускания, автоматическое ограничение максимального угла подъема, автоматическое ограничение давления в гидросистеме.
Управление механизмом подъема и опускания платформы – электропневматическое, дистанционное, из кабины водителя переключателями, установленными на щитке приборов.
Гидравлическое опрокидывающее устройство (однопроводная гидросистема) содержит:
- коробку отбора мощности (КОМ) с масляным насосом, предназначенную для отбора мощности от коробки передач (расположены на тягаче);
- гидроцилиндр - телескопический пятиступенчатый одностороннего действия фирмы HYVA (установлен на полуприцепе);
- гидрораспределитель золотникового типа, служащий для управления потоком рабочей жидкости в гидросистеме опрокидывающего механизма (расположен на тягаче);
- выключатель ограничения хода гидроцилиндра ограничивает подъем платформы при достижении платформой максимального угла подъема (установлен на полуприцепе);
- блок электропневмоклапанов, служащий для включения КОМ и управления гидрораспределителем (расположен на тягаче);
- бак масляный – штампо-сварной конструкции, снабжен фильтрами на заливной горловине и сливной магистрали (расположен на тягаче);
- пневмо - и гидротрубопроводы.

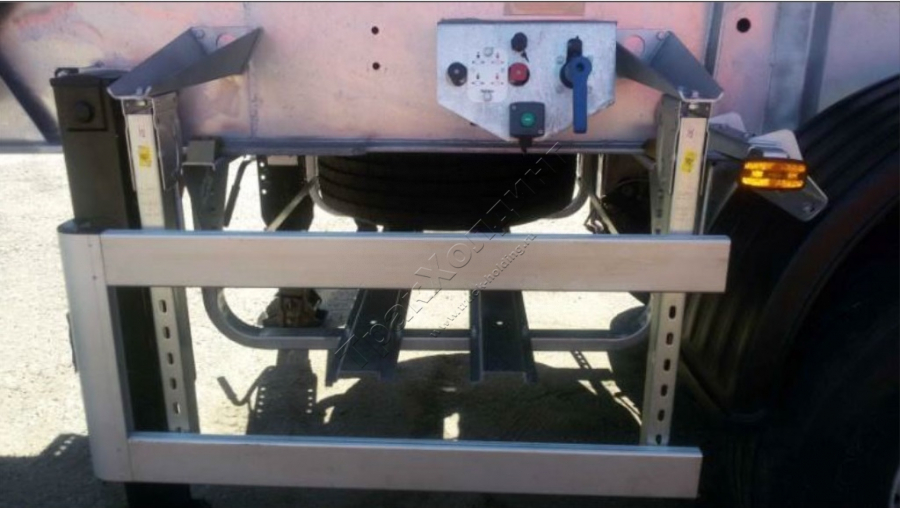

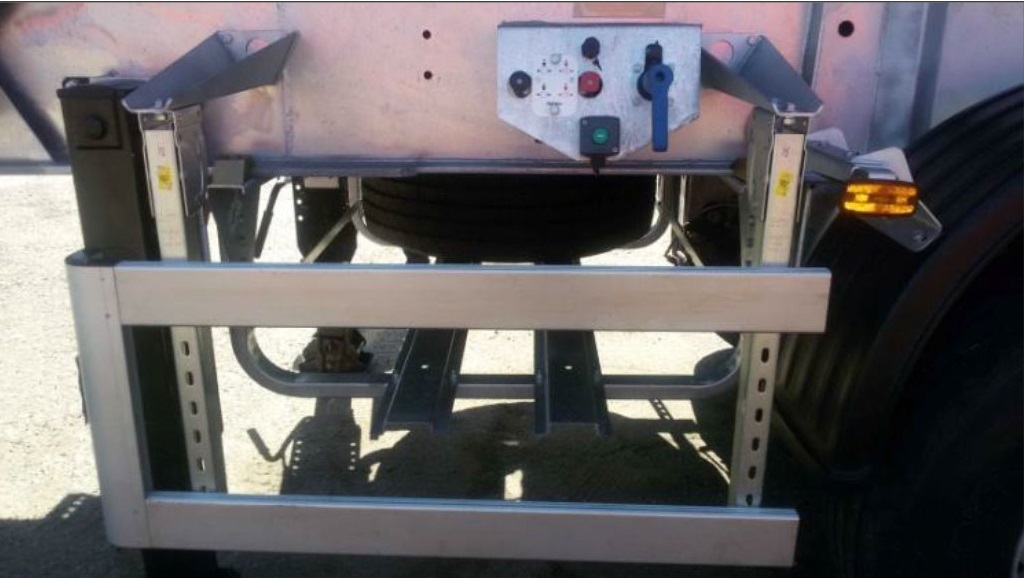

Система безопасности: - Боковое откидывающееся противоподкатное защитное устройство установлено с правой и левой стороны, производства фирмы «BPW».
- Заднее противоподкатное защитное устройство механическое, откидывающееся для возможности работы с асфальто укладчиком.
- 3 пары пластмассовых крыльев, из которых одна пара с брызговиками сзади.
- 2 противооткатных пластиковых упора с держателями.
Прочее оборудование: - Съемная лестница, обеспечивающая комфортный и безопасный доступ на смотровую площадку полуприцепа.
- Корзина на два запасных колеса (в комплект поставки полуприцепа входит 1 запасное колесо).

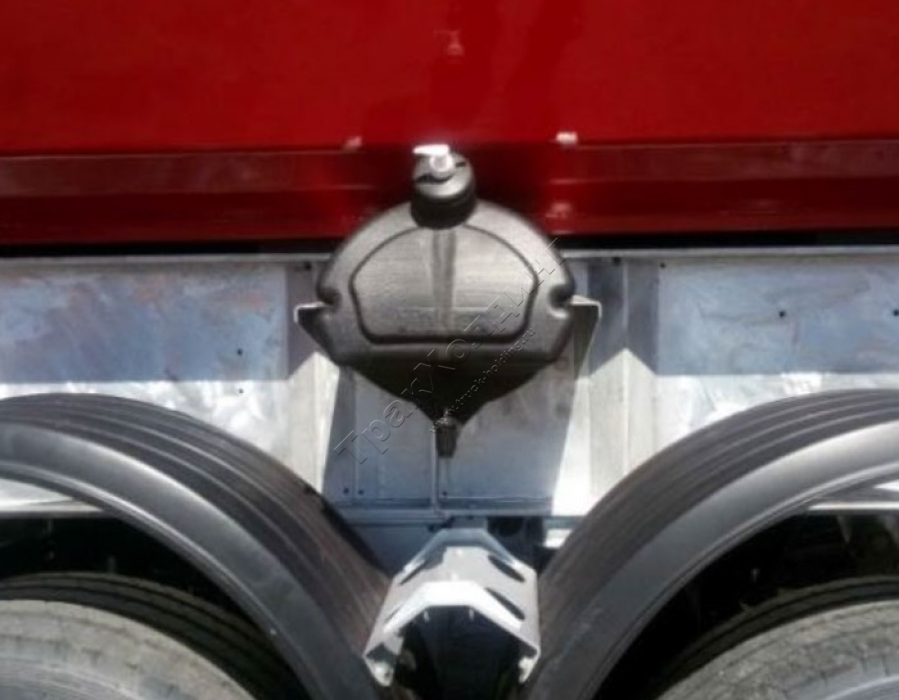

- Умывальник фирмы «Takler» с контейнером под жидкое мыло.
- Инструментальный ящик.
Условия гарантии: Гарантийный срок эксплуатации 24 месяца или 100 000 км пробега при условии постановки на сервисный учёт в авторизированном сервисе «КАМАЗ».
На оси согласно гарантии производителя (BPW 3 года без ограничения пробега при своевременном ТО).
Дополнительные опции: - Установка системы контроля давления воздуха IVTM WABCO в шинах.
- Услуга по цинкованию рамы полуприцепа.
- Изготовление самосвального кузова из низколегированной импортной стали RAEX 400.
- Замена 2-х дюймового шкворня на 3.5 дюймовый.
