Полуприцеп самосвальный ТОНАР SH4-38 (95234) 38 м3 новый

Модель SH3-33 пришла на смену полуприцепу ТОНАР-95234. Основоное отличие - это объем. Теперь этот полуприцеп вмещает 38 кубических метра груза против 37 у предыдущей. Грузоподъемность по ПТС заявлена 37.950 кг, технически допустимая масса по информации от самого завода 50.000 кг. Оси производства ТОНАР, как и у предшественника, шины Continental.

Весовые параметры и нагрузки

• Масса полуприцепа (прицепа) в снаряженном состоянии, кг: 11850
• Полная масса по ПТС, кг: 49500
• Нагрузка на ССУ, кг: 13500
• Нагрузка на осевой агрегат, кг: 36000
• Высота ССУ (седельно-сцепного устройства), мм: 1200 / 1350
• Длина, мм: 11140
• Ширина, мм: 2550
• Высота, мм: 3413
• Сцепной шкворень, дюймы: 2

Кузов

• Материал: Сталь HARDOX / DOMEX
• Толщина, мм: Дно – 5, Стенки – 4
• Цвет: Синий, RAL 5005
• Тент, сворачивающийся в рулон на бок
• Кузов оснащён стабилизаторами, предотвращающими поперечное смещение
• Алюминиевая смотровая площадка
• Объем грузового отсека, м3: 38

Шасси

• 4-хосное
• Оси: Тонар с барабанными тормозами с максимальной нагрузкой 13000 кг на ось
• Подъёмные оси: 1-я и 2-я, автоматическое поднятие/опускание
• Межосевое расстояние 1360 мм
• Подвеска: Пневматическая, рычажная
• Задний противоподкатный брус: стальной,откидной



Колеса и шины

• Количество колёс: 6+1 запасное
• Шины: 385/65 R22.5 Continental HSC1 164K
• (нагрузка 5 тонн).
• Диски: Стальные 11,75 х 22,5
• Ошиновка односкатная

Пневматическая система: Wabco EBS (TEBS-E) с ручным механическим управлением поднятия/опускания пневмоподвески
Гидравлическая система: Одноконтурная, Гидроцилиндр Penta (Италия)


Тормозная система

• Производитель: Wabco
• Пневмосистема: Wabco EBS (TEBS-E) с ручным механическим управлением поднятия/опускания пневмоподвески
• Тормозные механизмы: Барабанные
• Рабочая тормозная система: С двухпроводным пневматическим приводом c электронным управлением EBS конфигурации 2S/2M действующей на тормозные механизмы
• барабанного типа.
• Стояночная тормозная система: Механический привод с пружинными энергоаккумуляторами на средней и задней осях и пневматическим ручным краном управления.
• Аварийная тормозная система: Механический привод с пружинными энергоаккумуляторами на средней и задней осях к тормозным механизмам колёс.



Электросистема

• Напряжение: 24В
• Подключение: 2 розетки электрические 7-контактные, 1 розетка ABS 15-контактная
• Задние огни в комплекте с сигналом заднего хода, противотуманной фарой, указателями поворота и отражателями света
• Освещение номерного знака
• Габаритные огни
• Дополнительно: щиты отражателей света



Окраска

• Все стальные элементы перед окраской проходят дробеструйную обработку
• Два слоя грунта
• Краска двухкомпонентная
• Возможна окраска кузова в любой цвет по желанию заказчика



Дополнительное оборудование

• Рукомойник
• Противооткатные упоры: пластиковые, 160 мм, 2шт
• Кронштейн запасного колеса
• Запасное колесо
• Буксировочные крюки
• Резиновые буферы под кузовом


ГАРАНТИЯ

• 3 года без учёта пробега

Дополнительные материалы:

Характеристики гидрооборудования полуприцепа ТОНАР SH4-38  (PDF, 248 КБ)

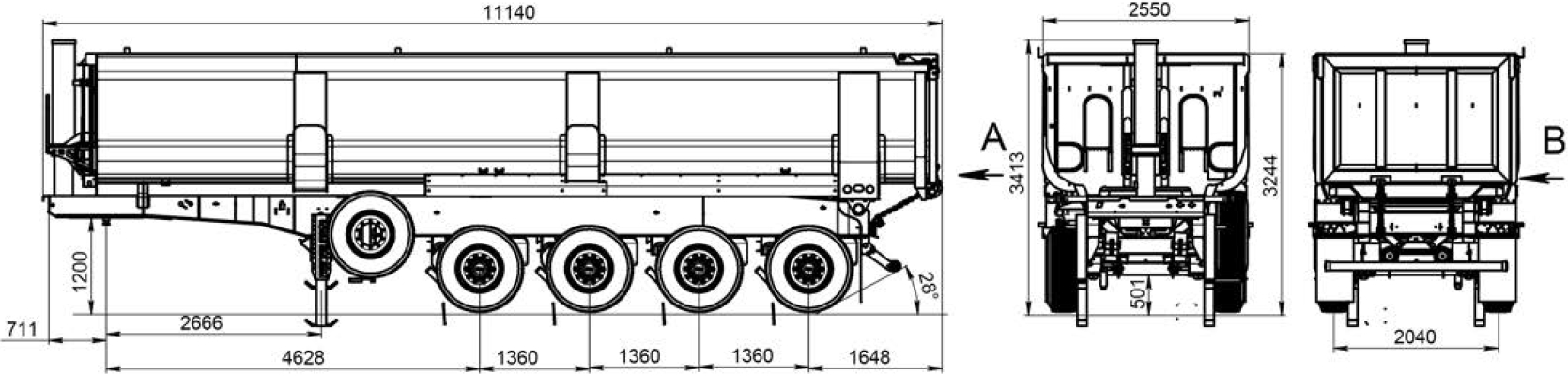

Габаритный чертеж полуприцепа ТОНАР SH4-38  (JPG, 121 КБ)
