Полуприцеп шторный KOGEL SNCО 24 P 90

НОВИНКА
СПЕЦПРЕДЛОЖЕНИЕ

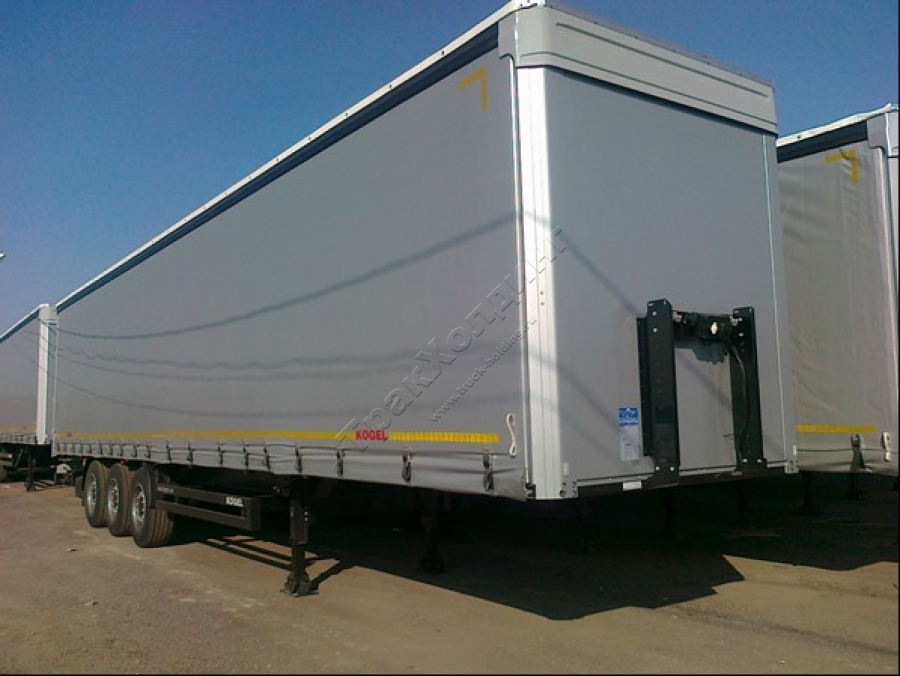

Полуприцеп шторный KOGEL SNCО 24 P 90
В наличии
Цена: Позвоните менеджеру

Купить


Технические характеристики


Допустимая нагрузка на седельное устройство: 12 000 кг

Технически возможная нагрузка на седельное устройство: прибл. 12 000 кг


Общая допустимая нагрузка на осевой агрегат : 24 000 кг (на каждую ось по 8 000 кг)


Технически возможная нагрузка на агрегат: прибл. 27 000 кг (по 9 000 кг на каждую ось)


Допустимый общий вес: 35 000 кг


Технически возможный общий вес: прибл. 39 000 кг


Собственный вес в базовой комплектации: прибл. 6 000 кг


Собственный вес индивидуального состава транспортных средств примерно: 06.141 кг


Теоретическая полезная нагрузка : прибл. 28.859 кг


Нагрузка на ось погрузчика: прибл. 7200 кг

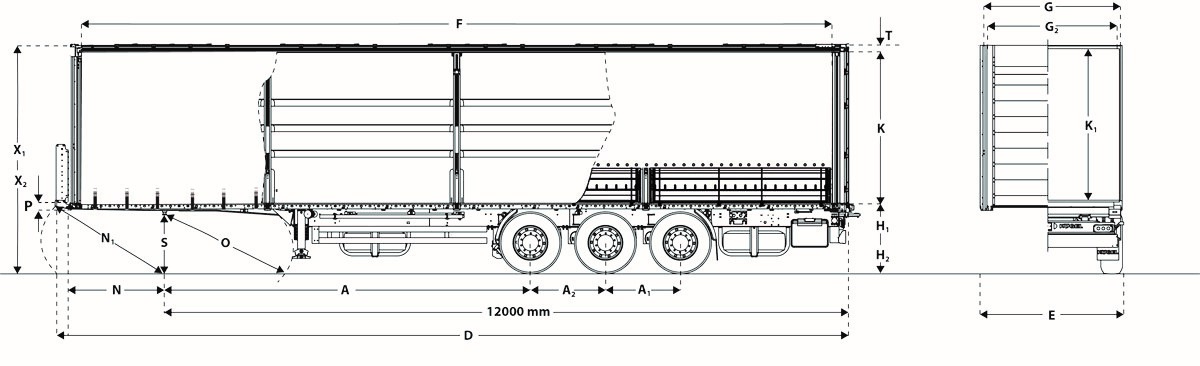

(A) Колесная база: прибл. 6 390 мм


(A1) Межосевое расстояние: прибл. 1 310 мм


(A2) Межосевое расстояние: прибл. 1 310 мм


(D) Общая длина: прибл. 13 950 мм


(E) Общая ширина: прибл. 2 550 мм


(F) Длина грузовой платформы в свету: прибл. 13 620 мм


(G) Ширина грузовой платформы в свету: прибл. 2 480 мм


(G2) Погрузочная ширина сзади: прибл. 2 480 мм


(H1) Погрузочная высота в порожнем состоянии в горизонтальном транспортном положении: ок. 1230 мм


(H2) Погрузочная высота в нагруженном состоянии в горизонтальном транспортном положении: ок. 1200 мм


Высота езды установлена на 300 мм.


(K) Погрузочная высота в свету под внешним лонжероном: прибл. 2 630 мм


(K1) Высота в свету под крышей: прибл. 2 710 мм


(X1) Общая высота в порожнем состоянии в горизонтальном транспортном положении: = H1 + K + T +/- Регулировка высоты кузова |  = S + P + K + T +/- Регулировка высоты кузова


(X2) Общая высота в нагруженном состоянии в горизонтальном транспортном положении: = H2 + K + T +/- Регулировка высоты кузова


(T) Монтажная высота крыши сбоку: прибл. 125 мм. Благодаря конструкции поперечного бруса крыши внутренняя высота в свету по ширине поддона соответствует указанной боковой высоте погрузки.


(N) Передний свес (согласно ISO 1726): прибл. 1 685 мм


(N1) Радиус переднего свеса (согласно ISO 1726): прибл. 2 040 мм


(O) Радиус наклона назад (согласно ISO 1726): прибл. 2 380 мм


(P) Габаритная высота над седельно-сцепным устройством: прибл. 90 мм


(S) Возможная высота седельно-сцепного устройства в порожнем состоянии: ок. 1 100 - 1 200 мм, стоит горизонтально при ок. 1 140 мм (учитывать общую высоту! )


Тормозная система согласно ECE-R13


Электрооборудование согласно ECE-R48


Рама
Стандартная лестничная рама в виде облегченной стальной конструкции с поперечинами.DIN 74080 / ISO 337.

Диск сцепления толщиной 8 мм и 2" соединительный палец опорно-сцепного устройства согласно DIN 74080 / ISO 337


Шасси
Трехосный осевой агрегат SAF INTRADISC с дисковыми тормозами, Ψ 430 мм, глубина запрессовки 120 мм. Пневматическая подвеска с ходом 180 мм.


Шины транспортного средства
6 шин  385/65 R 22,5; 160J (европейский производитель по  выбору  Kogel).

6 стальных ободьев 22,5 x 11.75, глубина запрессовки 120 мм (ГЗ 120).


Навесные детали шасси
Механические седельные опоры (производителя выбирает Kogel) с регулировочной опорой, грузоподъемность 24 т. Управление с одной стороны, по направлению движения справа.

Система защиты от брызг (для устранения тумана, образованного разбрызгиванием) согласно Предписанию (ЕС) № 109/2011 для трехосевых агрегатов с шинами 385/65 R22,5", состоит из 1 пара крыльев на четверть круга перед осями, а также 1 пара крыльев на четверть круга с брызговиками за осями


2 противооткатных упора с фиксаторами


Боковое защитное приспособление согласно ECE-R73


Система крепления запасного колеса в виде корзины, для хранения до 2 запасных колес, установлена за мостом


Монтажный комплект для 2 запасных колес со стальным диском ET 120


Инструментальный ящик из пластмассы, водонепроницаемый, размер в свету (внутр) прибл. 545 x 400 x 400 мм. Устанавливается сзади, слева по направлению движения.


Лестница сзади справа, выдвижная.


Неподвижный защитный брус сзади, стальной, согласно ECE-R58


Тормозная система/пневматическая подвеска
Тормозная система EBS 2S/2M с Система стабилизации(имеет функцию ABS/ALB), штекерное соединение EBS ISO 7638, (без соединительных магистралей), стояночный тормоз с пружинным энергоаккумулятором, внешнее пневматическое контрольное присоединение, а также внешнее подключение для диагностики электронной тормозной системы через штекерное соединение ISO 7638.

Пневматическая подвеска с одним подъемно-опускным клапаном, установлена по направлению движения слева позади осевого агрегата. Транспортное положение устанавливается автоматически.


2 соединительные головки, защищенные от перепутывания, спереди ISO 1728


Пневморесиверы для тормозной системы и хранения запаса воздуха из стали (EN 286-2).


Пол
Пол толщиной 30 мм из многократно проклеенной клееной фанеры

Пол сзади с расшивкой швов


8 пар секций стойки платформы во внешней раме для вставных стоек для труб квадратного сечения 80 x 80 мм. Расположение в соответствии с серийным чертежом Kogel.


Кузов
Без поворотных рычагов (устройство быстрого натяжения для бокового тента спереди)

Натяжной механизм для бокового тента с подвесными валами и трещоткой


Прочность кузова соответствует EN 12642 XL (VDI 2700). Проверено при рабочей нагрузке 27 000 кг.


Передняя стенка
Передняя стенка по высоте кузова с угловыми стойками из алюминия, соединенными заклепками с пустотелыми алюминиевыми профилями, привинчены/соединены заклепками с рамой, 1 пара натяжных колец согласно EN 12640.

Задняя стенка
Двухстворчатые портальные двери задней стенки (прибл. 2 630 мм в свету) с 2 замками с поворотной штангой.

Привинченные задние угловые стойки из алюминия на высоте портала.


5 пар шлицев для крепления грузов на задних угловых стойках


Боковая стенка
3 пары раздвижных стоек с зажимом, высотой 600 мм для 5 вставных реек друг над другом, начиная с верхнего края пола, а также 3 гнезда для реек, распределенные по оставшейся высоте стоек. Жестко зафиксированы на внешней раме.

Стальная внешняя рама VarioFix с отверстиями с 3 парами складных стоек.


13 парами натяжных колец (согласно EN 12640), допустимая растягивающая сила на каждое натяжное кольцо 2000 кг


Крыша
2 сквозных профиля для поперечного бруса крыши 103 mm, при открытом боковом тенте дополнительная подпорка стоек не требуется. Сдвижной верх (производителя выбирает Kogel) с откидной вперед опорой портала.

Шток управления сдвижной крышей жестко монтирован сбоку на шасси.


Оконечная дуга спереди из ударопрочного пластика, серый


Интегральный тент для крыши Kogel. Элемент жесткости ремня встроен в тент крыши.


Противоударный демпфер
1 пара буферов для стальной защитной дуги 160x85x85 мм установлена снаружи на концевом щитке рамы.

Фиксация груза
4 зажимных фитинга с петлями, допустимое усилие растяжения 1360 кг на кольцо, используются для комбинированных анкерных шин или шлицев для крепления грузов задних угловых стоек (использование натяжных ремней для диагональной перетяжки и/или крепления груза).

Тент
Шторный тент, качество брезента прим. 900 г/м², с системой крепления над центральной линией

Электрическое/электронное оборудование
Держатель фонаря из стали, расположен над защитным брусом.

Со светодиодным освещением номерного знака, светодиодными боковыми габаритными фонарями, светодиодными габаритными фонарями и передним отражателем.


2 контурных фонаря на кронштейнах, крепятся на задних многосекционных стоп-сигналах


2 задних многосекционных стоп-сигнала


Адаптерная коробка стационарно монтирована с 2x7-контактной розеткой (1 x ISO 1185 / 1x ISO 3731; 24 V-N / 24 V-S) и 15-контактной розеткой ISO 12098


Таблички
Оранжевые отражающие таблички (самоклеящиеся), соответствуют директиве ЭКЕ R70, установлены сзади слева и справа на защитном брусе.

Надпись "KOGEL", размещается согласно нашим директивам


Фирменная табличка S24-1 согласно EG-RL 76/114 EWG для страны допуска Россия (вес см. в технических характеристиках), № согласия. TC RU E-DE-MT02.00039.P2

Принадлежности
Торцовый гаечный ключ с поворотным штифтом

Окраска
Рама, шасси и навесные части базовой комплектации выполнены из защищенного от коррозии металла по системе KTL Kogel (нанокерамическое покрытие и катафоретическая погружная окраска).

Задний защитный брус в цвет шасси


Держатель фонарей: серебристый


Опоры седельного устройства: RAL 9005, иссиня-черный с порошковым покрытием


Боковое защитное устройство: RAL 9005, иссиня-черный с порошковым покрытием


Оси: черный


Ободья: серебряные диски


Ступицы колеса: черный


Цвет тента: белый алюминий, похожий на RAL 9006


Брезентовая крыша и волан белого цвета.


Нанесение покрытия на поверхность рамы шасси осуществляется в цвете Kogel "черный шелк". Видимые поверхности рамы шасси дополнительно покрыты защитной краской 1K для защиты от ультрафиолетового излучения.


На металлические внешние поверхности кузова наносится порошковое или лакокрасочное покрытие, цвет белый алюминий RAL 9006.


Маркировка
Без надписей на тенте и кузове

Ретро-рефлектирующая частичная маркировка контура в соответствии с директивой ECE R48, сбоку и сзади желтая.


Документы
Руководство по эксплуатации на русском языке
