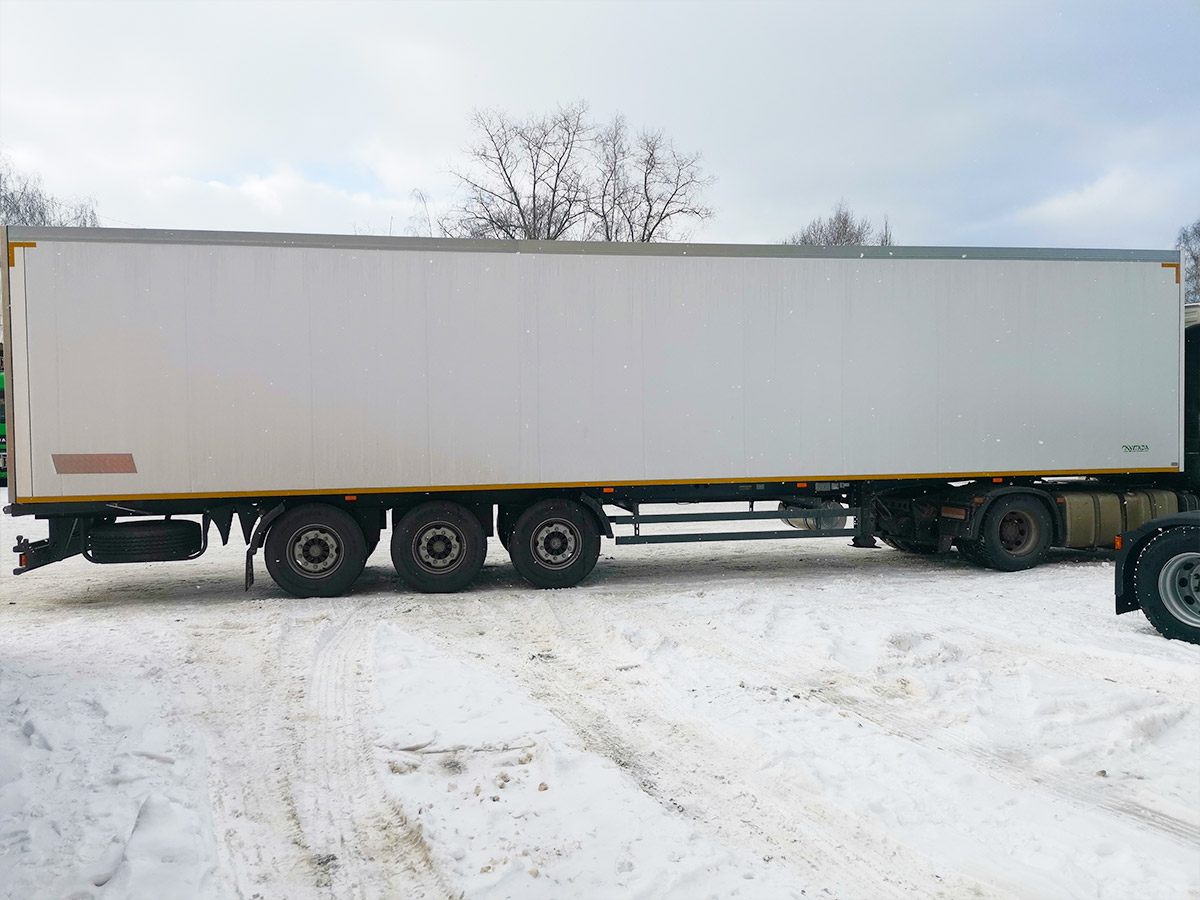

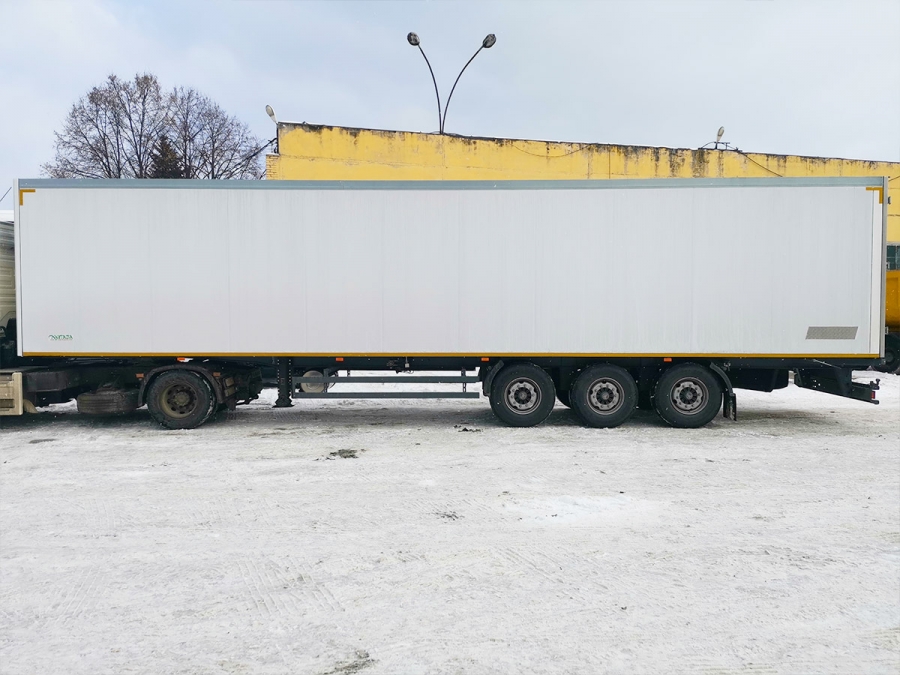

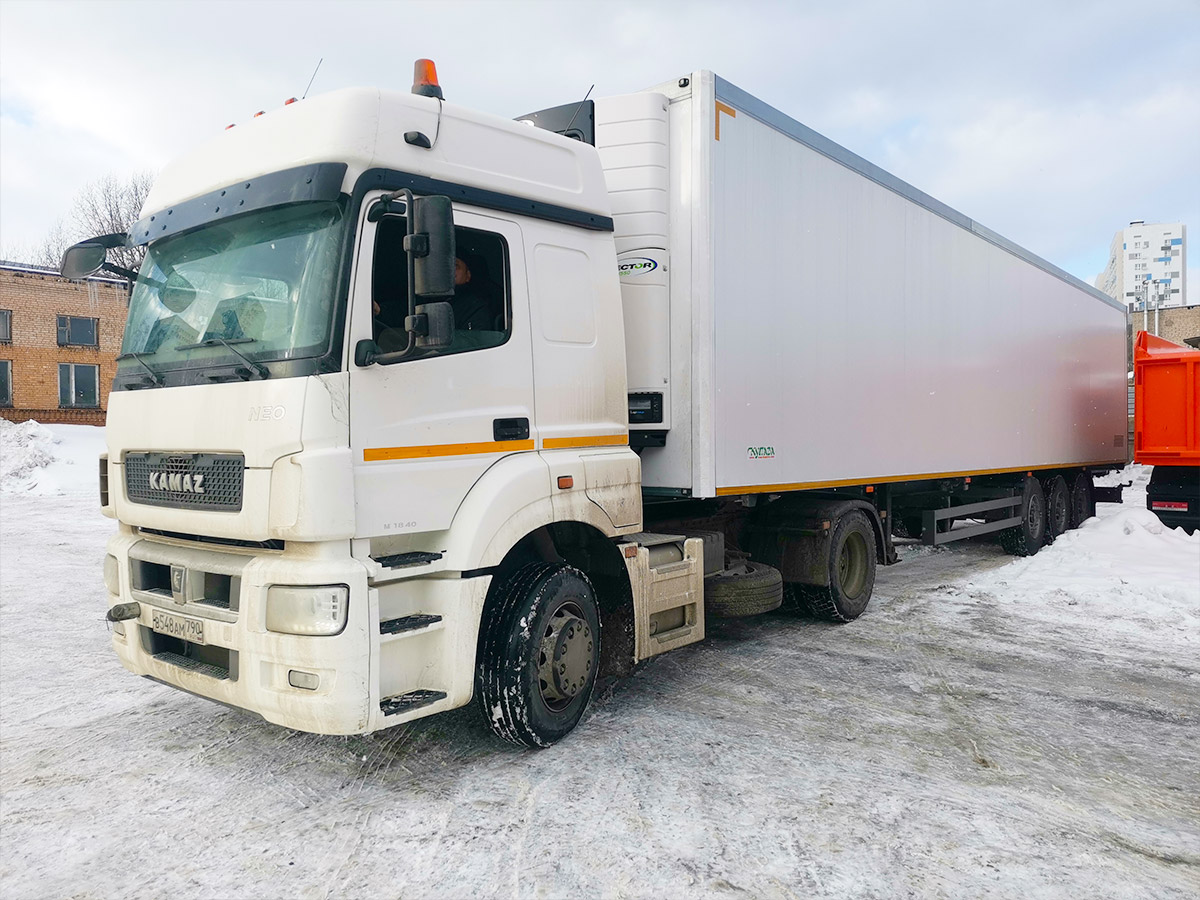

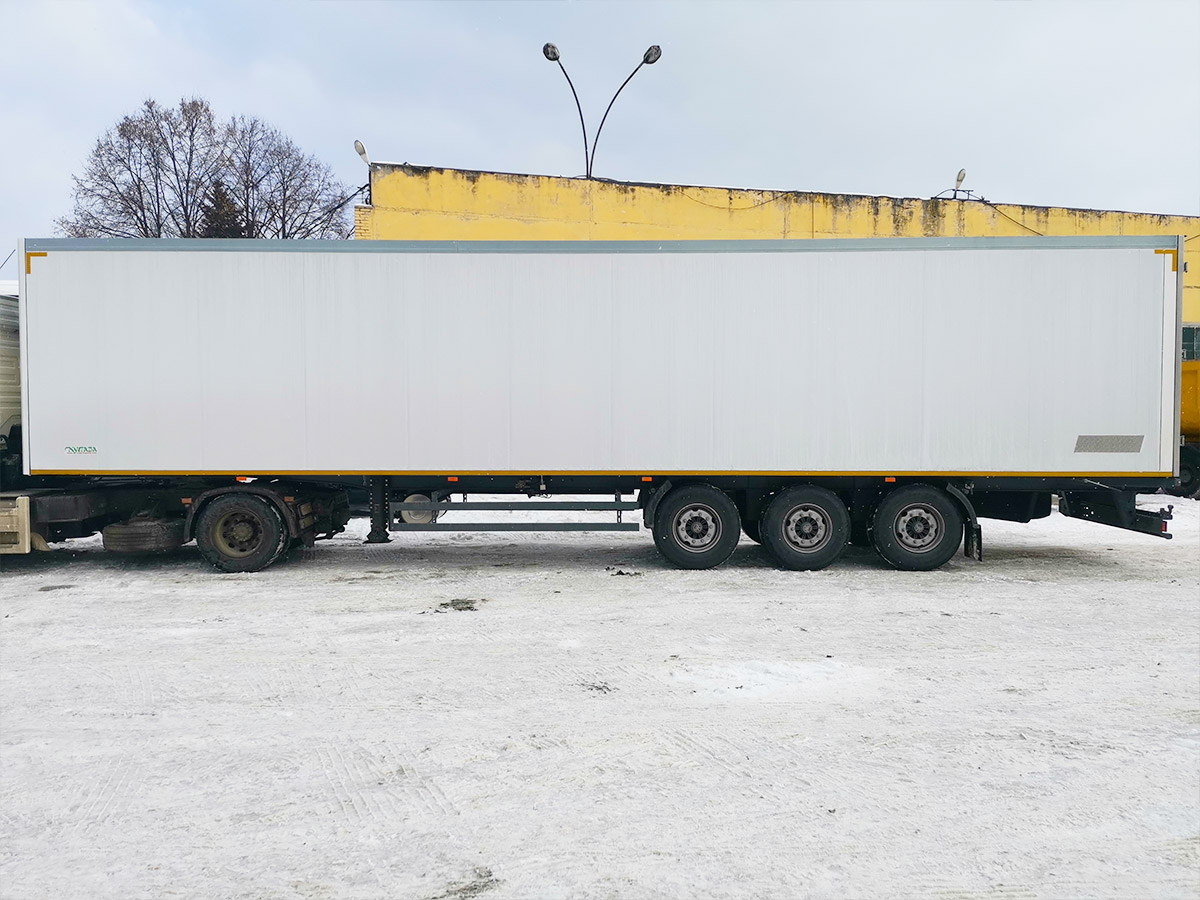

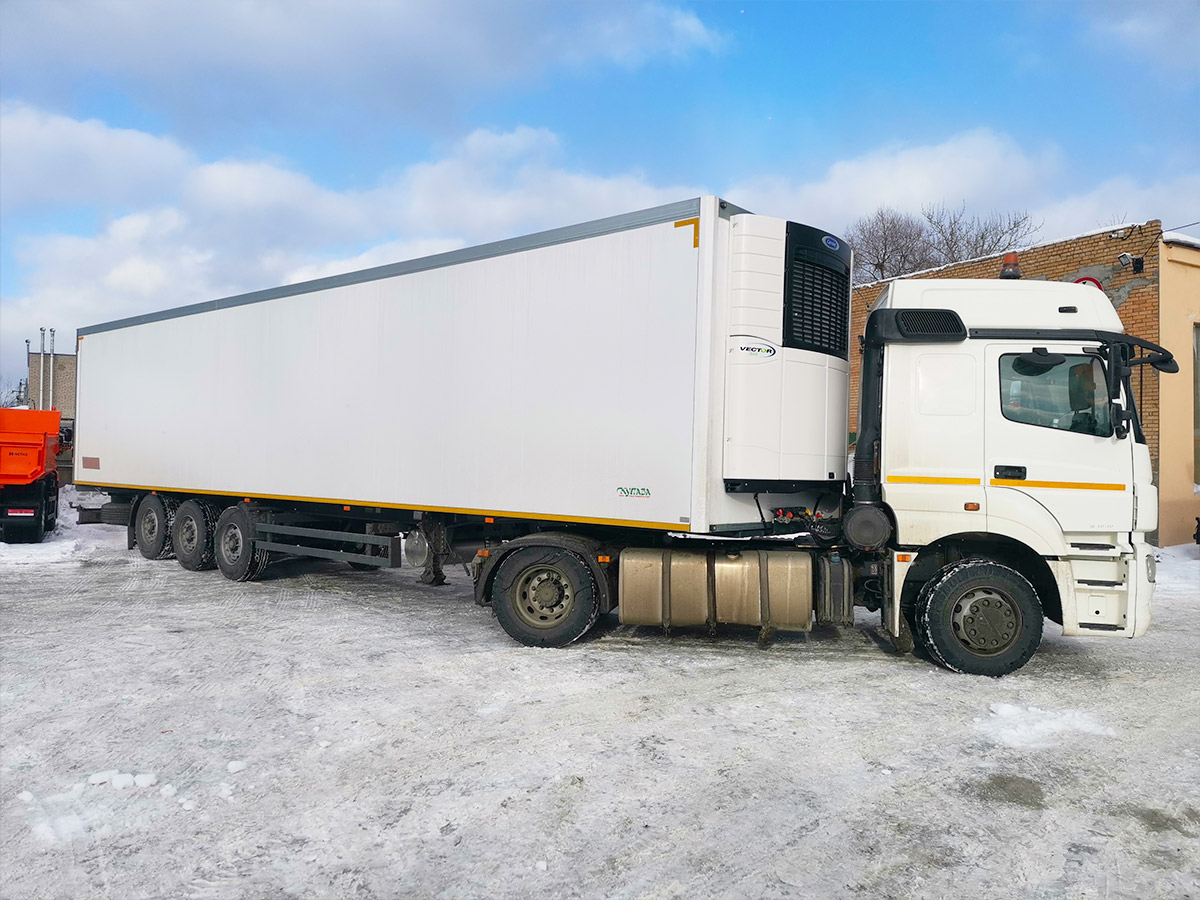

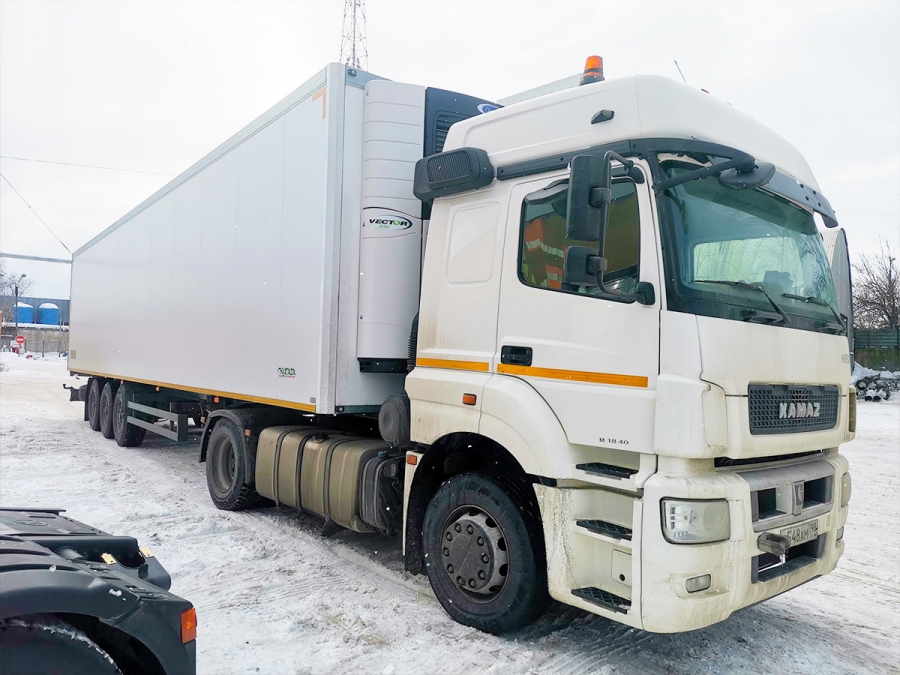

Полуприцеп изотермический рефрижератор МАЗ КУПАВА 930011 ХОУ CARRIER VECTOR 1550 новый

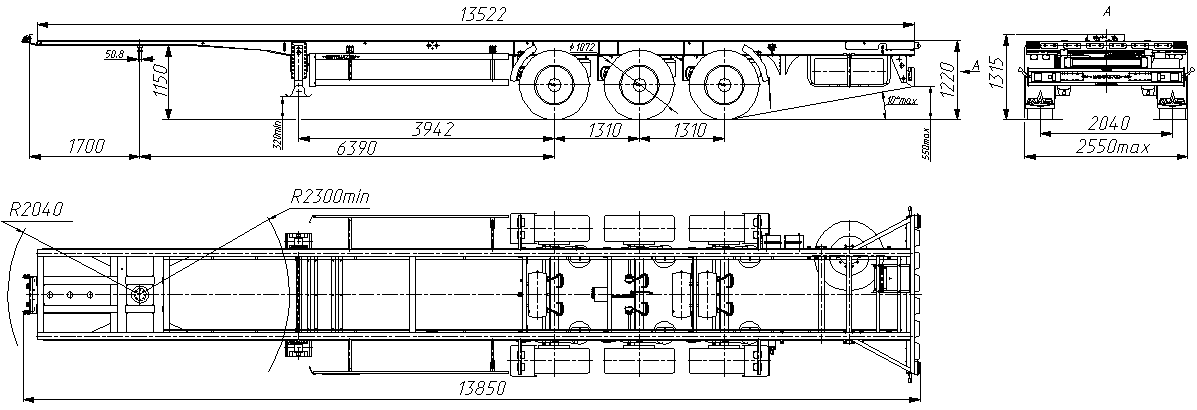

Габаритные размеры шасси изотермического полуприцепа КУПАВА 930011:

Технические характеристики:

Весовые параметры

• Полная масса, кг: 39000
• Снаряженная масса, кг: 8600
• Грузоподъемность, кг: 30400

• Нагрузка на ось, кг: до 9000

Рама

• Рама полуприцепа сварная
• Лонжероны двутаврового сечения, переменные по высоте и соединены между собой поперечинами
• К раме крепится задняя защита и боковая защита

Шасси

• Марка: МАЗ 973700-020-000
• 3-осное  BPW, пневматическая подвеска, тормозные механизмы барабанного/дискового типа
• Пневматическая подвеска включает 1 кран для подъема/опускания, который установлен сзади слева по ходу движения
• Количество осей, шт: 3
• Высота ССУ, мм: 1150
• Выдвижное опорное устройство
  - фирмы Haacon/JOST с механическим приводом
  - допустимая нагрузка, кг: 24000
  - управление с одной стороны, справа по ходу движения
• 2 пары пластмассовых полукрыльев с брызгозащитой
• 2 пластмассовых противооткатных упора с держателями
• Боковая защита согласно Правилам ЕЭК ООН №73
• Боковая защита крепится специальными прижимами
• Съемный держатель для одного запасного колеса, монтаж сзади осевого агрегата справа
• Держатель запасного колеса крепится специальными прижимами
• Стальная защита от въезда сзади согласно Правилам ЕЭК ООН № 58
• Бампер выполняет функцию задней панели с креплением на него электрооборудования полуприцепа
• В задней части полуприцепа имеется выдвижная лестница
• Полуприцеп оборудован противоподкатными резиновыми буферами при подъезде задним ходом к рампе (по всей длине задней поперечине)
• Так же по краям поперечины установлены роликовые противоподкатные буфера при вертикальном сдвиге полуприцепа

Тормозная система

• Рабочая тормозная система пневматическая, двухпроводная
• Стояночная тормозная система действует через пружинные энергоаккумуляторы второй и третьей осей
• Оборудована EBS
• EBS с системой устойчивости к опрокидыванию
• Диагностический разъем для проверки EBS располагаются снаружи

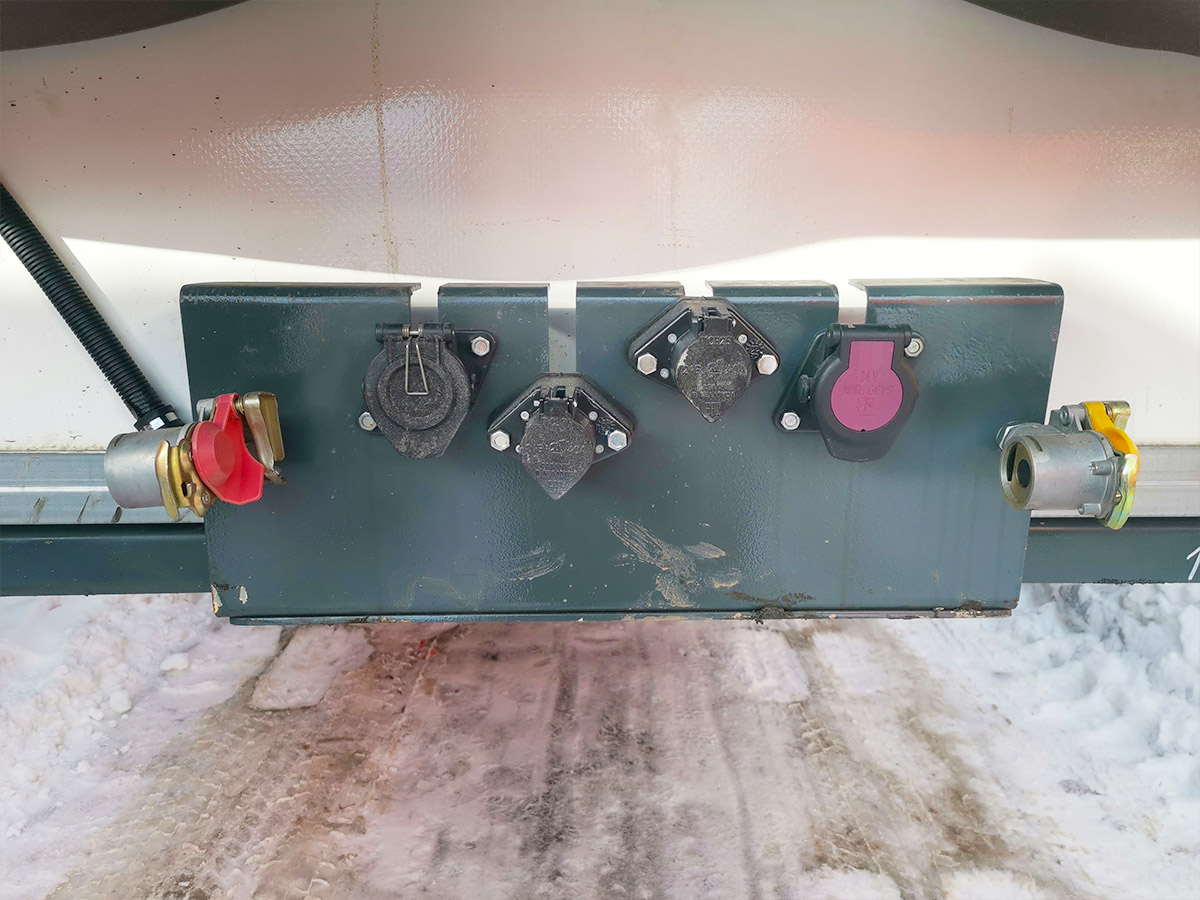

• Пневматическое соединительное устройство (головки) расположены впереди рамы на кронштейне
• На данном кронштейне располагаются розетки для подключения электрооборудования полуприцепов согласно ИСО 1728 и розетка для подключения EBS согласно ИСО 7638
• Производитель EBS: WABCO

Электрооборудование

• Электрооборудование с номинальным напряжением 24 В выполнено по двухпроводной схеме
• Электрооборудование включает устройства освещения, световой сигнализации и средства коммутации, обеспечивающие функционирование полуприцепа и его составных частей
• 2 блока задних габаритных огней
• фонари освещения номерного знака
• 2 розетки семиконтактные
• 1 розетка пятнадцатиконтактная
• Жгуты проводов для подключения изделий электрооборудования
• Электрооборудование: Ermax (Германия)

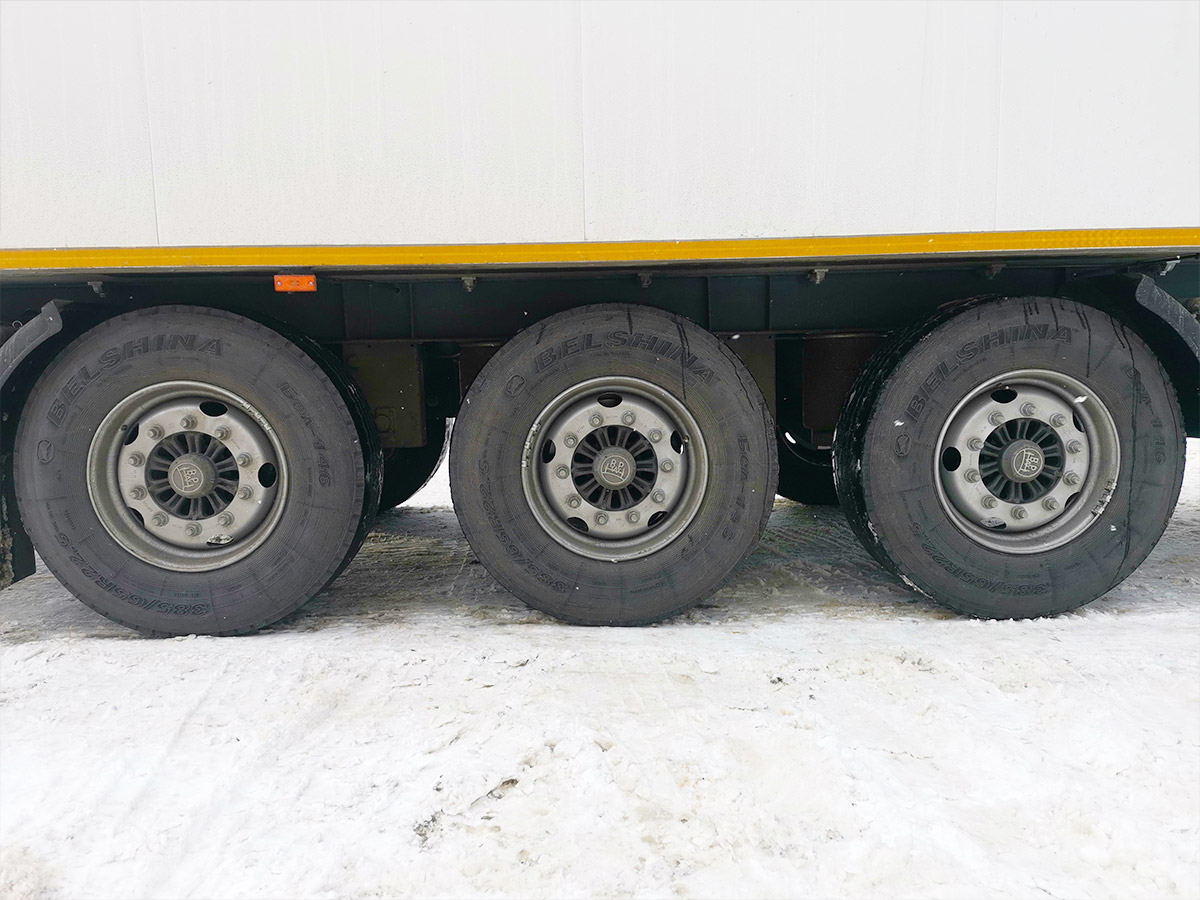

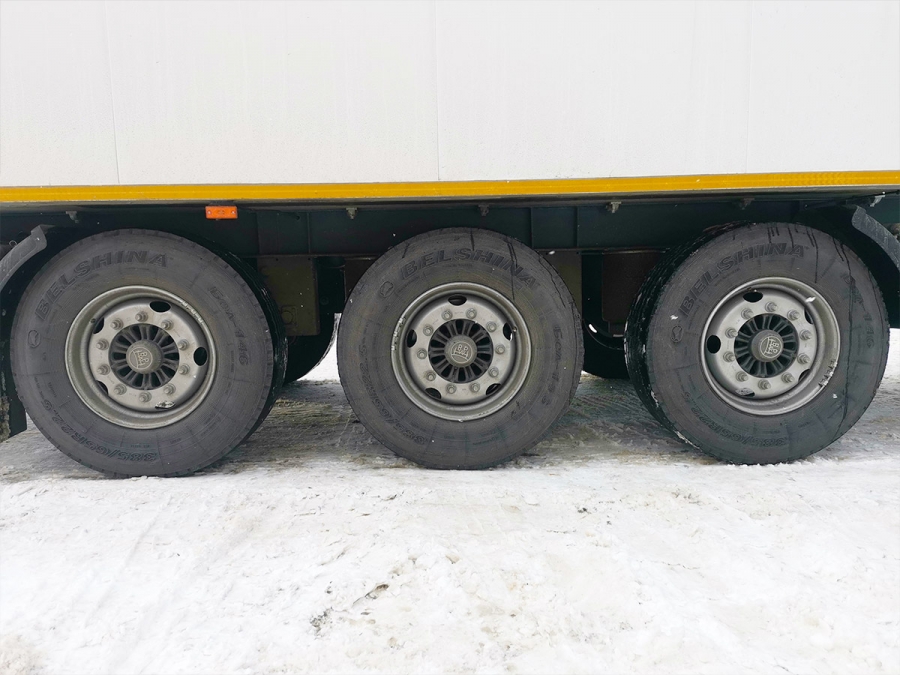

Покрышки

• Колесные диски: стальные
• Покрышки, шт: 7
• Размерность шин: 385/65 R22,5
• Производитель шин: БЕЛШИНА/Matador

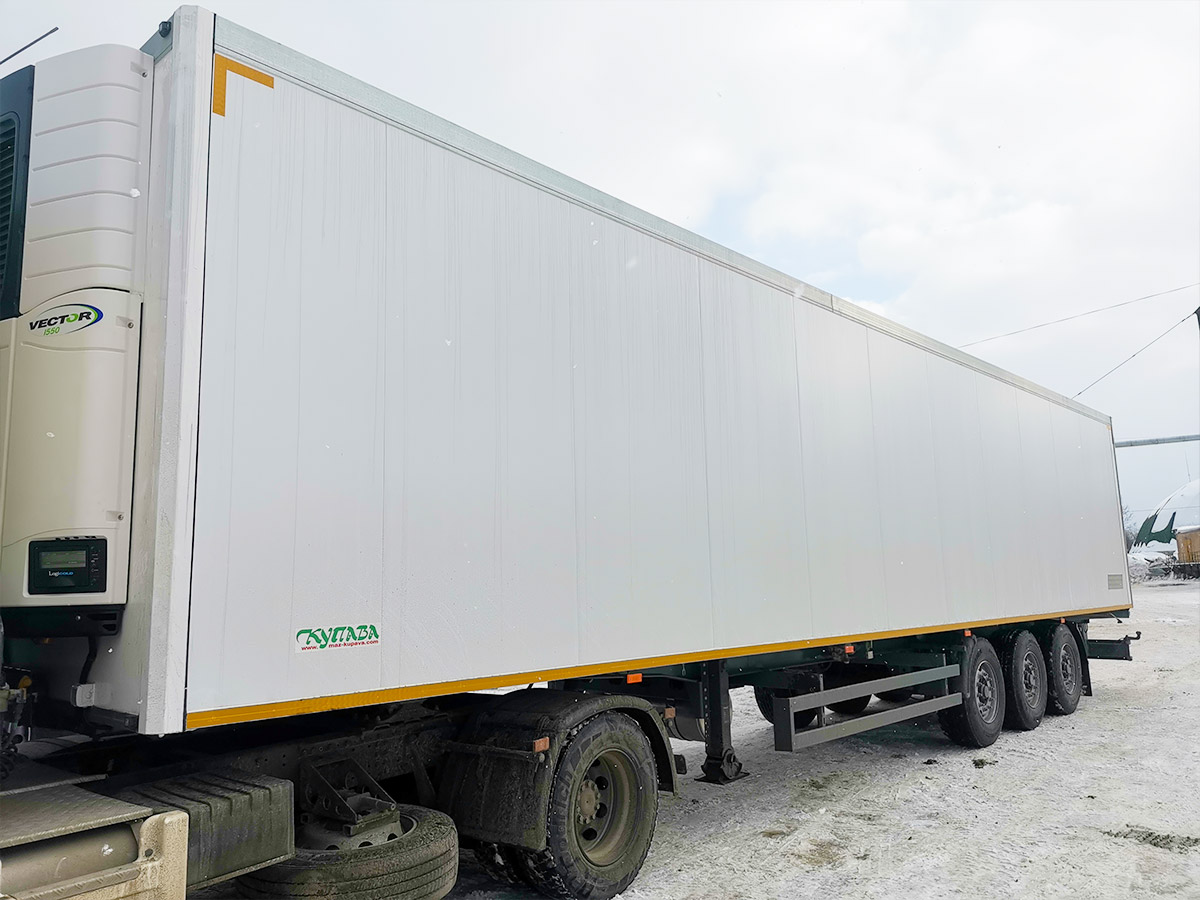

Кузов

• Модель: «Купава» 930011
• Наружные размеры кузова, мм: 13600х2596х2780 (без учета ХОУ)
• Внутренние размеры кузова, мм: 13385 х 2488 х 2555
• Коэффициент теплопроводности, Вт/м*К: 0,4
• Объем ориентировочно, м3: 85
• Боковые стенки, пол и потолок выполнены из сэндвич-панелей
• Общая толщина пола, мм: 135
  - 1-й слой: наружное покрытие – окрашенная оцинкованная сталь
  - 2-й слой: фанера
  - 3-й слой: пенополиуретан
  - 4-й слой: фанера
  - 5-й слой: полиуретановая заливка
• Передняя стенка, крыша, мм: 80
  - 1-й слой: наружное покрытие – окрашенная оцинкованная сталь
  - 2-й слой: пенополиуретан
  - 3-й слой: внутреннее покрытие – окрашенная оцинкованная сталь
• Боковые стены, мм: 60
  - 1-й слой: наружное покрытие – окрашенная оцинкованная сталь
  - 2-й слой: пенополиуретан
  - 3-й слой: внутреннее покрытие – окрашенная оцинкованная сталь

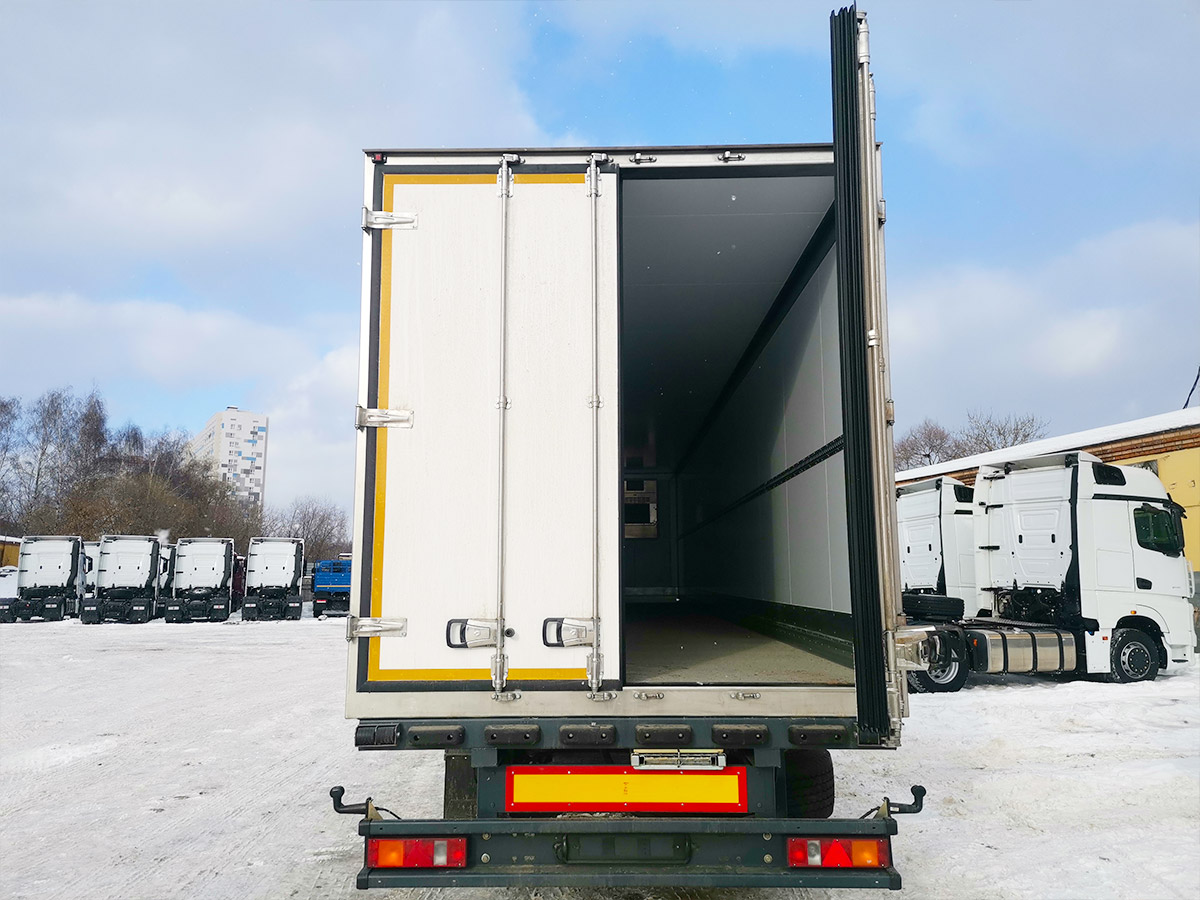

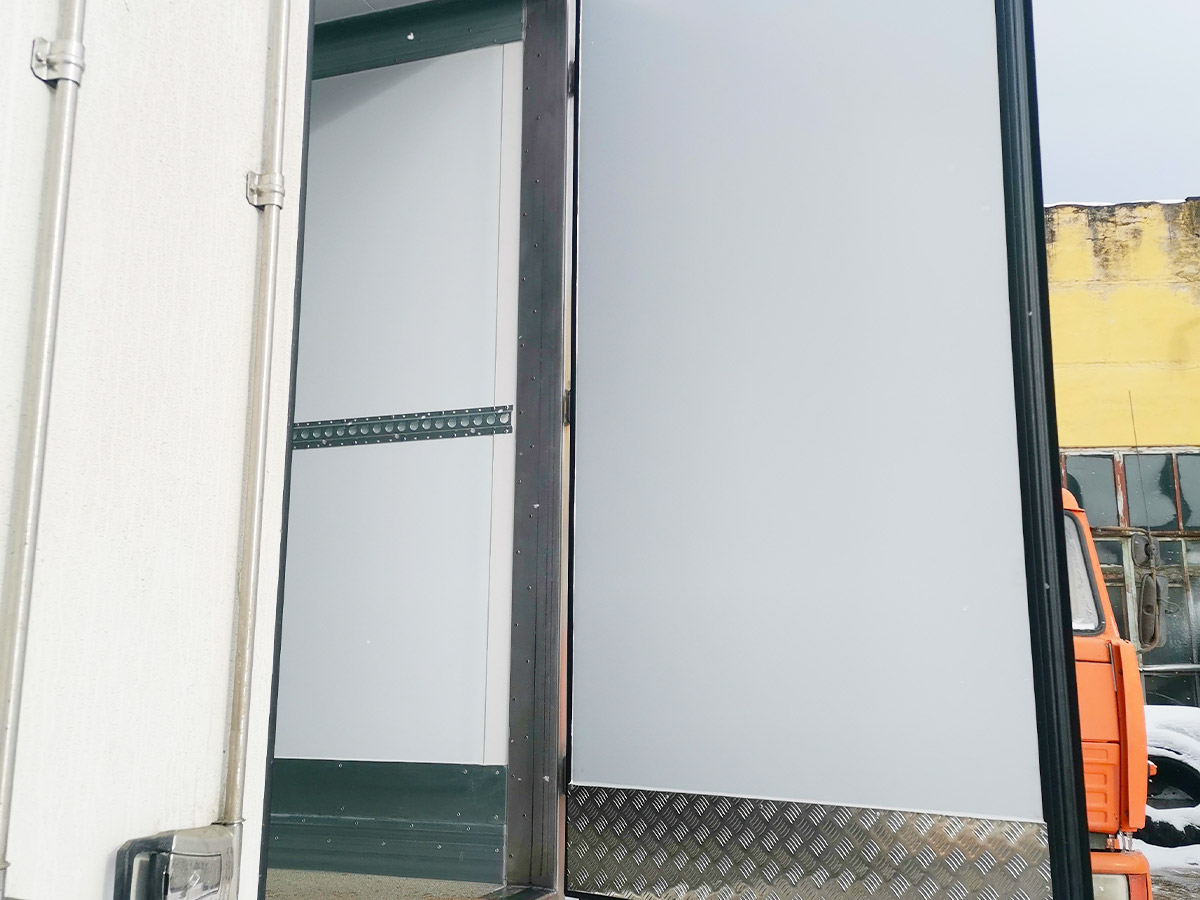

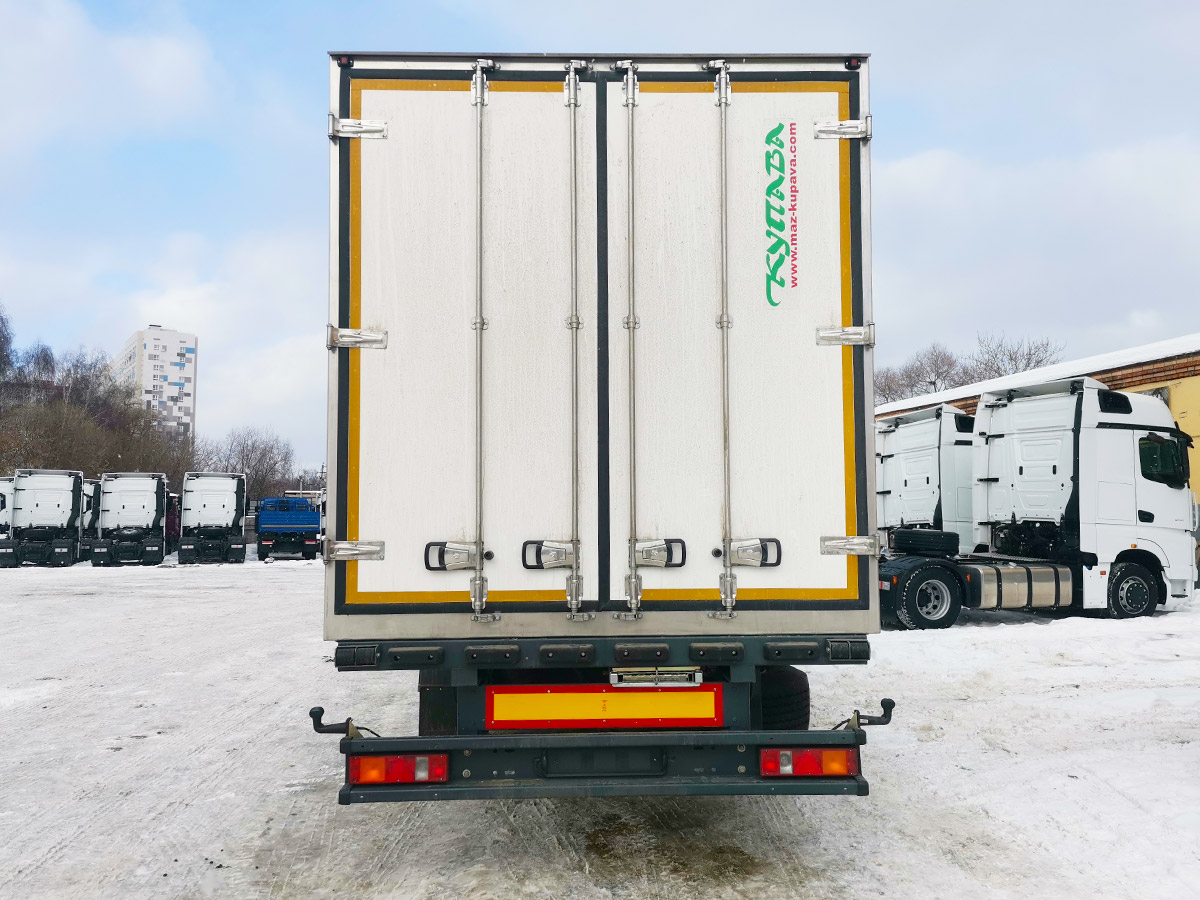

Задние двери

• Общая толщина, мм: 80
• Распашные, открывающиеся на 270 градусов, фиксирующиеся в открытом положении
• 1-й слой: наружное покрытие – пластик
• 2-й слой: фанера
• 3-й слой: утеплитель пенополиуретан
• 4-й слой: внутреннее покрытие – окрашенная оцинкованная сталь
• Уплотнитель двери: профиль с вставными резиновыми морозостойкими уплотнителями
• Дверной проем, мм: 3,0, нержавеющая сталь
• Фурнитура (импортная): нержавеющая
• По четыре петли на каждой двери
• Замочные механизмы на каждой створке, шт: 2
• Количество фиксаторов дверей в открытом положении, шт: 2
• Окантовка кузова: алюминиевый профиль белого цвета

Комплектация

• Ручка кузова
• Внутреннее освещение: светодиодная лента
• Наружная светотехника согласно международным требованиям (Правила ЕЭК ООН №48)
• Выдвижная лестница
• Пластиковые крылья задних колес с брызгоподавлением
• Противооткатные упоры, шт: 2
• Съемная рукоятка опорных устройств, шт: 1
• Руководство по эксплуатации, шт: 1
• Сервисная книжка, шт: 1
• Запасное колесо, шт: 1
• Паспорт, шт: 1

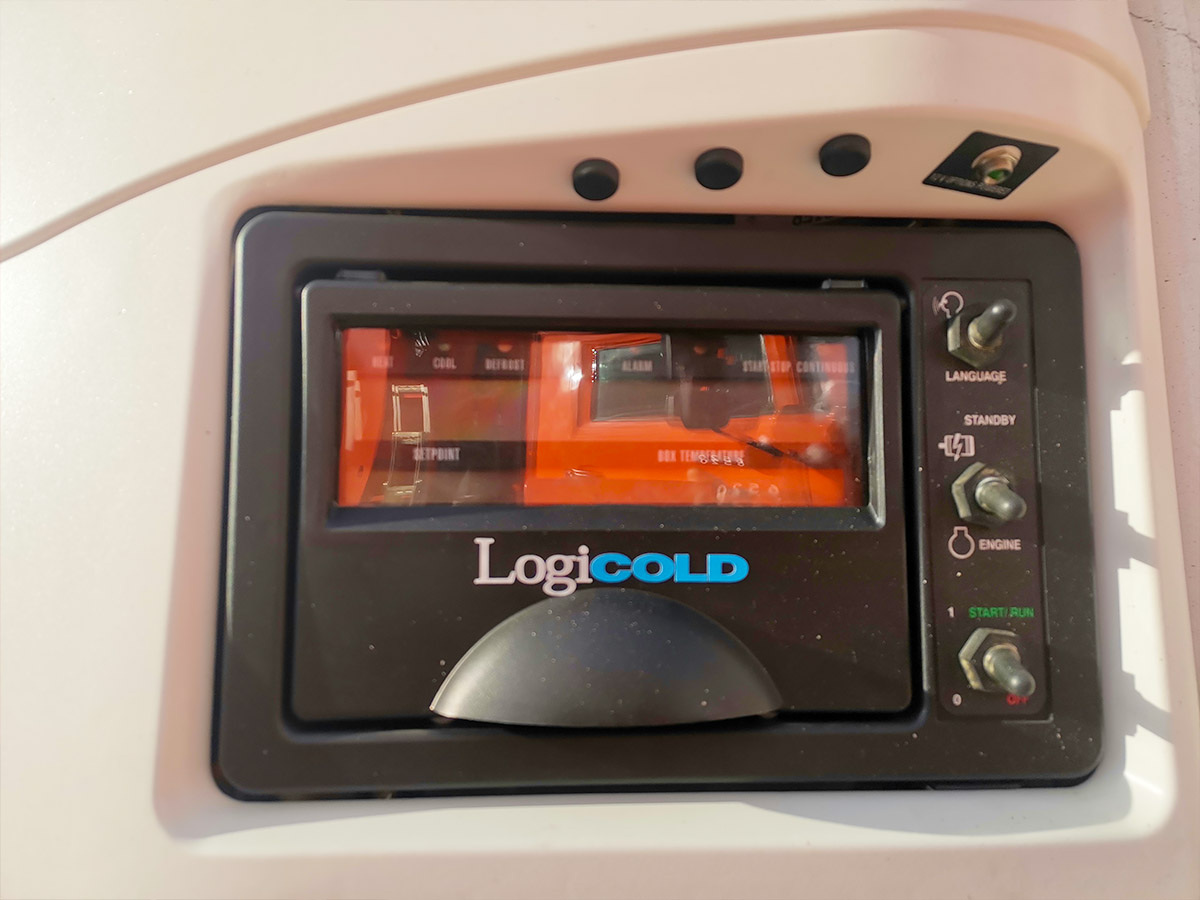

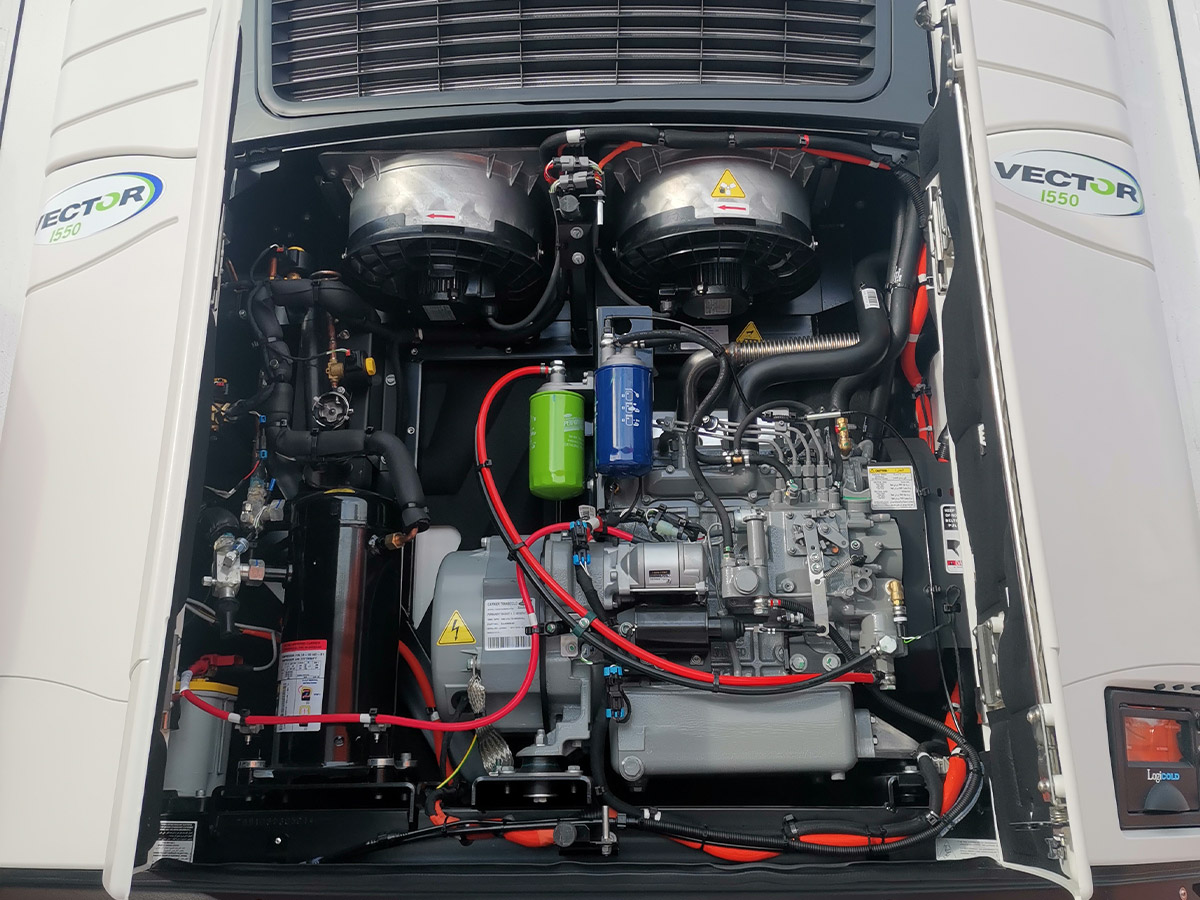

Холодильно-отопительное оборудование (ХОУ)

• Модель: Carrier Vector 1550
• Поддерживает температурный режим -20 +20°С в фургоне объемом до 90 м3, при коэффициенте теплопроводности фургона 0,4 ВТ/м2 и температуре внешней среды + 40°C
• Оборудован  стояночной  секцией
• Вес оборудования, кг: 725

Дополнительные материалы:

Спецификация полуприцепа изотермического КУПАВА 930011 (PDF, 283 КБ)
